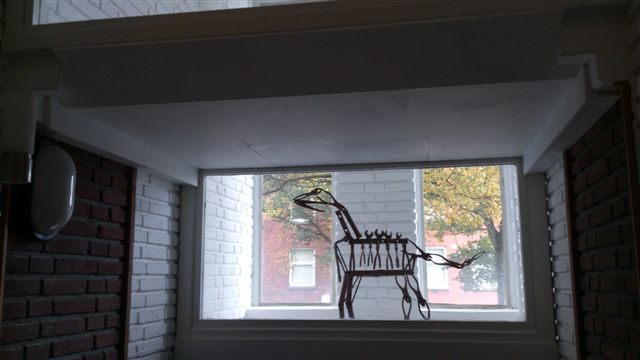

| trapsgewijs verlaagd meerdelig plafond dat met de |
|
| vertikaal geplaatste vensters, de onderzijde van het warmte-isolerend luchtcompartiment vormt |
JowiART Design
JowiART Design
focust op industriële vormgeving en interieur- en architectuurontwerpen
‘Haags Portiek
Trapsgewijs Verlaagd Plafond’ een creatief gebruik van portiekruimte geïnspireerd door Frank Lloyd Wright
'portiek' komt van 'portico' of 'porticus'
Ontwerp van een deur in een ‘Haags Portiek’ in een appartementengebouw in Den Haag ontworpen rond 1933 volgens
de ‘Nieuwe Haagse School’ – architectuur (1925 – 1940).
De Nieuwe Haagse School (1925-1940)
Gebouwen van De Nieuwe Haagse
school zijn herkenbaar aan bakstenen kubistische vormen. De aan de Amsterdamse School verwante stroming onderscheidt zich
door dit kubisme, en de toepassing van horizontale betonbanden en overstekende luifels. Belangrijke kenmerken zijn de stedenbouwkundige
samenhang en de symmetrie. De meeste inwoners van Den Haag beseffen niet dat zij wonen in huizen en appartementen, waaronder
portiekwoningen, waarvan de architectuur wordt bewonderd door buitenlanders. Belangrijke inspiratiebronnen waren De Stijl,
Frank Lloyd Wright(1867
–1959) en de stedenbouw
van Berlage. Er zijn veel woningen en kantoren in Nieuwe Haagse School stijl gebouwd in de stad Den Haag. Bijvoorbeeld in
Marlot (veel Co Brandes) en de Vruchtenbuurt. Daarnaast ontwierp Dudok in Hilversum enkele kubistische bakstenen gebouwen,
waarvan het raadhuis in deze stad het bekendste is. Nederlandse architecten geïnspireerd door Frank Lloyd Wright zijn: Jacob Johannes (Co) Brandes, W. Verschoor (1880-1968), Hendrik Wouda (1885 - 1946), C.B. van der Tak (1900-1977), Wouter Mikmak (1891-1976), Jan Wils, Jan Greve, Jan Duiker, Frans Lourijsen en Willem Marnius Dudok e.a.. Ref.: http://www.architectuur.org/stroming_nieuwe_haagse_school.php
Reden voor het ontwerp van de Haagse Portiekdeur: verbetering van de veiligheid en besparing van energie. Een Haags Portiek
bestaat uit een ruimte, waarin een hardstenen trap is aangebracht, die leidt naar een bordes, waarop een of meer appartementen
uitkomen. Het gebruikelijke Haagse Portiek omvat een enorme ruimte meestal gevormd door de voorgevel van het gebouw –
in veel gevallen voorzien van een of meer langgerekte vensters met prachtig glas in lood, de muren van het appartement op
de benedenverdieping en de eerste verdieping, de trap, het bordes en het plafond. In de periode van de Nieuwe Haagse School
architectuur, in het bijzonder geïnspireerd door de Amerikaanse architect Frank Lloyd Wright, was energiebesparing niet een
‘hot topic’ in appartementengebouwen. Verder brandt er in Haagse portieken vaak geen of weinig licht in de avond
en 's-nachts en deze portieken hebben hoeken waar men niet kan worden gezien. Daarom zijn inbraken en drugsoverlast een probleem
in Haagse portieken. Tegenwoordig zoekt men naar oplossingen, die niet alleen leiden tot energiebesparing maar tegelijkertijd
de veiligheidsproblemen oplossen.
JowiART Design
heeft een ontwerp gemaakt in 2007, dat op een originele en creatieve wijze energie bespaart en de veiligheid bevordert in
Haagse Portieken . Het ontwerp behelst een verlaagd plafond, dat is verbonden met een deurkozijn, welk geplaatst is op de
12de trede. Het verlaagde plafond bestaat uit meerdere plafonddelen, welke met de portiektrap omhooggaande steeds hoger zijn
aangebracht. De plafonddelen worden trapsgewijze aan elkaar verbonden door vensters, waardoor naar buiten kan worden gekeken
als er in de voorgevel vensters zijn aangebracht. Deze trapsgewijze vorm van het verlaagde plafond accentueert op creatieve
wijze de kubistische vormentaal, welke karakteristiek is voor de Nieuwe Haagse School architectuur.
http://nl.wikipedia.org/wiki/Nieuwe_Haagse_School_(bouwstijl)
Omdat er een meningsverschil met
de autoriteiten is ontstaan over de plaatsing van een deur op de 12de trede, is een alternatieve oplossing uitgewerkt. Deze
alternatieve oplossing waarvoor op 29 april 2011 een bouwvergunning is gegeven omvat het ontwerp van een voorportaal op het
bordes waarbij voldoende ruimte wordt gelaten op het bordes staande voor de deur van het voorportaal. Dit blijkt een vereiste
te zijn volgens geldende bouwregels. In een gewijzigde versie van het ontwerp wordt het verlaagde plafond gehandhaafd en uitgebreid
om met het voorportaal verbonden te kunnen worden. De ruimte tussen het originele plafond en het verlaagde plafond is ongeveer
2 meter tot 1,5 meter vanaf de ingang van de trap, die omhoog gaat, maar kan in andere gevallen meer bedragen. De breedte
van de trap is ongeveer 1,5 meter. Het oppervlak van het verlaagde plafond tot de 11de trede is 2 of meer vierkante meter,
wat het mogelijk maakt dat planten op het verlaagde plafond kunnen worden geplaatst als dat plafond is gebouwd als een vloer
ondersteund door balken. In de vloer kunnen een of meer beloopbare glasplaten worden aangebracht. Overdag zal licht van buiten
en ’s-avonds van lampen in de ruimte tussen het originele plafond en het verlaagde plafond op de trap kunnen vallen.
Bovendien kan men planten, bloemen en misschien kunstvoorwerpen zien, welke zijn geplaatst op het verlaagde plafond of aan
de muren zijn bevestigd. Het opnieuw ontworpen ‘Haagse Portiek’ zal niet alleen energiebesparing en betere veiligheid
verschaffen, maar zou dus ook kunnen dienen als tuin voor planten en bloemen of als tentoonstellingsruimte voor kunstvoorwerpen.
Dit ontwerp maakt het mogelijk, dat een groot warmteisolerend luchtcompartiment in een Haags portiek kan worden gerealiseerd.
Mocht het niet mogelijk zijn een portiek afsluitende deur aan het einde van de trap te plaatsen, omdat er geen voldoende bordesruimte
meer zal zijn om op te staan, dan zal het volgende toch gelden. De afsluiting van de warmte isolerende ruimte tussen het originele
plafond en het verlaagde plafond middels een raam, dat kan worden geopend, aan het einde van de trap blijft een goede optie
om de creatieve aspecten van de warmte isolerende portiekruimte volledig tot uiting te laten komen. De wamte isolerende ruimte
kan ook geheel gevormd worden door glazen platen, waardoor van alle kanten in het luchtcompartiment of de vitrine kan worden
gekeken. Glas-lood kan in enige of al de ramen en glazen platen in vele kleuren en vormen worden toegepast. Dit kan in de
stijl van de Nieuwe Haagse School architectuur en/of in een andere stijl. N.B. Deze creatieve oplossingen kunnen in principe
worden toegepast in iedere ruimte in gebouwen welke in open verbinding staat met de buitenomgeving en waar energie en/of veiligheid
een probleem is of wordt. Ook kan men in het compartiment opbergdozen en/of containers plaatsen. Voor ieder appartement kunnen
andere kleuren worden gebruikt. Zo kan men een creatieve en voor het oog aantrekkelijke aanblik van gekleurde dozen en containers
verkrijgen. Vooral voor kleine appartmenten met weinig opbergruimte kan deze oplossing een uitkomst zijn.
© JowiART
Design
JowiART Design focuses on industrial,
interior and architectural design.
'The Hague style "Portiek" Stairswise Lowered Ceiling' a
creative use of portico space inspired by Frank Lloyd Wright.
Design of a door in a 'Haags Portiek'
in an apartment building in The Hague, The Netherlands designed around 1933 (doorway with stairs to apartments above the ground-floor
apartment according 'Nieuwe Haagse School' architecture, 1925 - 1940).
The ‘Nieuwe Haagse School (1925-1940)
One can recognize buildings of the ‘Nieuwe
Haagse School’ by the
cubistically brick-stone forms. This style which is related to that of the ‘Amsterdamse
School’ distinguishes itself by this cubism and the application
of horizontal concrete bands and extended umbrella roofs. Important features are the town-planning cohesion and symmetry.
Most residents of The Hague do not realize that they live in houses and apartments, including 'portiek'-dwellings, of
which the architecture is admired by foreign people. Important sources of inspiration are ‘De Stijl’,
Frank Lloyd Wright (1867 –1959) and the town planning
of Berlage. There are many houses and office buildings built in the ‘Nieuwe Haagse Stijl’ in The Hague. For example in ‘Marlot’ (many Co Brandes) and the ‘Vruchtenbuurt’.
Further Dudok designed in Hilversum a few cubistically brick-stone
buildings, of which the town hall in this city is the best known example. Dutch architects inspired by Frank Lloyd Wright
are: Jacob Johannes (Co) Brandes, W. Verschoor (1880-1968), Hendrik Wouda (1885-1946), C.B.
van der Tak (1900-1977), Wouter Mikmak (1891-1976), Jan Wils, Jan Greve, Jan Duiker, Frans Lourijsen and Willem Marnius
Dudok e.o..Ref.: http://www.architectuur.org/stroming_nieuwe_haagse_school.php
Reason for the design of the Haags Portiek - door: improvement of security and saving of energy. A Haags Portiek is a
doorway in which a flight of stairs of hard stone leads to a 'bordes' (flat surface at the end of the stairs) which gives
access to one or more apartments. The usual Haags Portiek encompasses an enormous space which usually is formed by the front
of the building - in many cases provided with one or more large stretched windows with beautiful leaded lights -, the brickwalls
of the apartments on de ground-floor and the 1st floor, the stairs, the bordes and the ceiling. In the period of the Nieuwe
Haagse School architecture, particularly inspired by the American architect Frank Lloyd Wright, saving of energy was not a
'hot topic' in apartment buildings. Further in Haagse Portieken there is often no light or little light in the evening and
at night and these portieken comprise corners where people cannot be seen. Therefore burglary and drugs annoyance is a problem
in Haagse Portieken. Nowadays one looks for solutions which will not only result in energy savings in Haagse Portieken, but
which at the same time solves the security problems.
JowiART
Design made a design in 2007 which saves energy and improves the security in Haagse Portieken in an original
and creative way. This design comprises a lowered ceiling which is connected to a door-frame which is placed on the 12th step.
The lowered ceiling consists of a plurality of ceiling parts which have been placed ever higher with the rising portiek/stairs.
The ceiling parts are stairswise connected by windows, through which one can look outside in case windows have
been provided in the front of the apartment building. This stairwise form of the lowered ceiling emphasizes in a creative
way the cubistic form language, which is characteristic of the Nieuwe Haagse School architecture. As a dispute has arisen
with the authorities on placing the door on the 12th step, an alternative solution has been worked out. This alternative solution
for which a building permit has been given on 29 April 2011 comprises the design of a porch on the bordes leaving sufficient
surface area on the bordes to stand on in front of the door of the porch. Apparently this turns out to be a requirement according
to building rules. In a revised version of the design the lowered ceiling is maintained and extended to connect with the porch.
The space between the original ceiling and the lowered ceiling is about 2 metres up to about 1.5 metres from the entrance
of the stairs going up, but can be more in other cases. The width of the stairs is about 1.5 metres. The surface area of the
lowered ceiling up to the 11th step is 2 or more square meters, which makes it possible that plants can be placed on the lowered
ceiling when this ceiling is constructed as a floor supported by beams. In the floor one or more reinforced glass plates on
which one can stand can be placed. Light during daytime and light in the evening and at night from lamps in the space between
the original ceiling and the lowered ceiling will lighten the stairs.Moreover one can see e.g. plants, flowers or perhaps
objects of art which have been placed on the floor of the lowered ceiling or hung on the walls. The redesigned 'Haags Portiek'
will not only provide energy savings and better security, but may also serve as a garden for plants and flowers or a show-case
for objects of art. With this design a huge heat isolating air-compartment can be realised in a 'Haags Portiek'. In case it
would not be possible to place a door for closing the portiek at the end of the stairs, because there will be not enough space
on the bordes to stand on, the following will nevertheless apply. The closure of the heat isolating space between the original
ceiling and the lowered ceiling by means of a window at the end of the stairs which can be opened, is still a good option
to enable the creative aspects of the heat isolating portiek-space to be fully expressed. The heat-isolating space can also
be formed entrirely from glass plates, which makes it possible to look into the air-comparment or show-case from all
sides. Leaded lights may be applied in many forms and colours in a few or all of the windows and/or glass plates. This may
be done in the style of the Nieuwe Haagse School architectuur and/or in another style. N.B. These creative solutions can in
principal be applied to any space in buildings which is open to the environment and where energy saving and/or security is
or becomes an issue.
One may also put storage boxes and/or containers in the compartment. For each appartment a different
colour may be used. That way one can create an appealing view of coloured bozes and containers. Especially
for small appartments with little storage space this solution may be a relief.
© JowiART Design
|
